Perancangan Perangkat Lunak

Tahapan Rancangan Perangkat Lunak

1. 2 Pendekatan rancangan perangkat lunak

• Rancangan perangkat lunak terstruktur
• Rancangan perangkat lunak berorientasi objek

Tahap rancangan perangkat lunak :

Alat Perancangan Perangkat Lunak Terstuktur

• Kamus data
• Model  data logik
• ERD
• DFD
• STD

Karakteristik Rancangan Untuk Program Terstruktur

• Modul disusun secara hirarkis (bagan struktur, diagram jackson, diagram warnierorr)
• Menggunakan logika CALL-based atau PERFORM-based
• Menggunakan control flow dan rancangan top-to-bottom dan pengkodean top-to-bottom atau bottom-to-top
• Merancang repetisi atau loop
• Menerapkan konsepsi kendali standar untuk urutan

Rancangan Perangkat Lunak Berorientasi Obyek

Adalah Strategi perancangan dimana perancang sistem memikirkan ‘benda’ dan bukan operasi atau fungsi.

Objek dan Kelas Objek

1. Objek

• Memberi identitas kepada orang atau benda
• Merepresentasikan entitas dari aplikasi yang dirancang

2. Kelas Objek

• Dibuat untuk menurut definisi kelas objek
• Definisi kelas objek berfungsi sebagai template untuk membuat objek

3. Karakteristik

• Superkelas : kumpulan kelas
• Subkelas : kejadian dari suatu kelas
• Inheritance : kemampuan untuk mendefinisikan subkelas objek dari suatu kelas objek
• Didefinisikan pada UML

Representasi Alternatif Dari Kelas Berorientasi Objek

• Kelas objek persegi panjang
• Atribut objek bagian atas
• Operasi / metode / servis bagian bawah
• Pesan
• Memodel pewarisan : Satu dari pembeda kunci diantara sistem OO dan konvensional

Penelusuran Rancangan Perangkat Lunak (software design walkthrough)

• Derajat formalitas atau struktur dari penelusuran
• Pengaturan waktu : Selama SDLC atau SWDLC

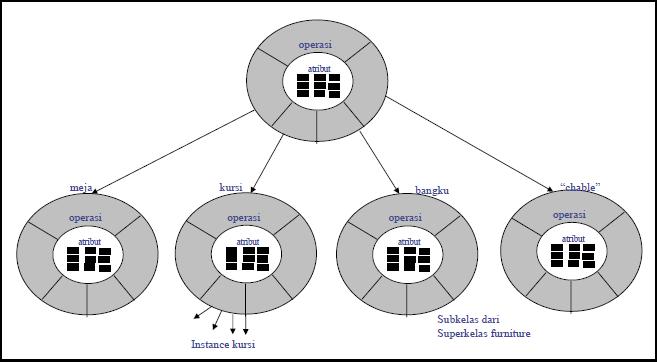

Hirarki Kelas

Tahapan Perancangan Berorientasi Objek

• Mendefinisikan Konteks sistem dan model penggunaan
• Merancang arsitektur sistem
• Mengidentifikasi obyek utama sistem
• Mengembangkan model desain
• Menspesifikasi interface obyek
